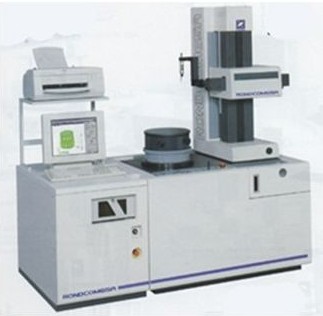

測量范圍

最大測量直徑

?420mm

左右進給范圍（R軸）

220mm

上下進給范圍（Z軸）

500mm

最大裝載直徑

?680mm

最大測量高度

外徑500mm、圓度、同軸度測量時為925mm、內徑500mm

回轉精度

JIS B7451

(0.010+6H/10000)mm H:從工作臺上面到測量點的高度

最小平方圓的最大偏差

(0.05mm +3H/10000) mm

直線度精度

上下方向（Z軸）

0.05mm/100mm、0.2mm/500mm

半徑方向（R軸）

0.5mm/200mm

平行度精度

上下方向（Z軸）

1.5mm/500mm

指示精度

半徑方向（R軸）

（2+L/220）mm L：移動距離

回轉速度（q軸）

測量

2-10/min

調正時

6、10、20/min

上下方向速度（Z軸）

測量速度

0.6-6.0mm

移動速度

0.6-30.0mm

徑方向速度（R軸）

測量速度

0.6-6.0mm

移動速度

0.6-20.0mm

自動停止

功能

Z軸、R軸

停止精度

Z軸±5mm、R軸±5mm

工作臺裝載條件

工作臺外徑

?290mm

中心調整范圍

±5mm

自動調整范圍

±10（自動/手動）

裝載質量

60kg（測量、中心調整均可）

傳感器

測量力

30-100mN(可變)

測針形狀

?1.6mm超硬球

形狀誤差的圓度評價方法

MZC（最小領域中心法）、LSC（最小平方中心法）、MIC（最大內接圓中心法）、MCC（最小外接圓中心法）NC（無修正）

測量項目

回轉方向

圓度、平面度、平行度、同心度、同軸度、徑偏差、厚度偏差度、直角度、振動、直徑值

直線方向（Z）

圓度、斜度、圓柱度、直角度、平行度

半徑方向（R）

直線度

功能

CNC測量功能、刻痕跡記錄功能（水平/角度/游標）參數的設計對照

濾波種類

數字濾波器（2RC/高斯）

濾波值

回轉方向

15、50、150、500、15-500峰/回轉

直線方向（Z）

0.025、0.08、0.25、0.8、2.5、8mm

顯示裝置

顯示器

彩色液晶顯示器

內容

測量條件、測量參數、形狀圖形、（展開圖形、立體圖形、遮蔽）

打印機輸出條件、注釋、錯誤信息等

記錄裝置

方式

選擇彩色打印機/激光打印機

測量倍率

倍率

10~200K（22步級）、Auto、測量倍率
