PDF下載：
自動要素判別功能（AL性能）
● 不用指定點、直線、圓等要素，自動判別出來。
尺寸顯示功能
●參數、幾何偏差的實測值在圖形上顯示出來。
形狀的合成功能
●解決由于觸針所跟蹤角度分析范圍受限的情形。
波峰波谷功能
● 可由觸針尋跡，檢出工件最大點，使校正變得容易。
計算點重復性能
●擁有重復形狀的作業，只要一個模式解析，就能實現全部分析。
作業追蹤功能
●只要一次作業，就能決定測量范圍。適合于微小形狀的測量。
簡單評價通用零部件的輪廓度
●用投影機和工具顯微鏡評價出來的工件輪廓度，在短時間內就能得出正確的數據。另外，測量結果就能直接變成檢查成績書。
實現高效率測量
●因為有記錄、播放功能，所以從測量到數據導出及作成檢查成績書，都能自動的進行連慣作業。

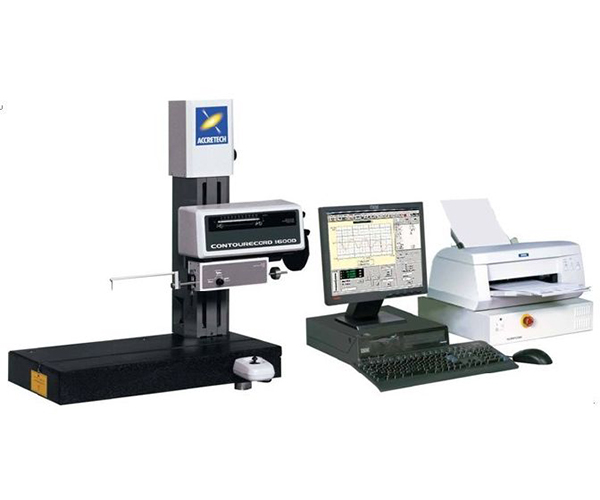

項目 / 型式 | CONTOURECORD 1600G | ||||||||||||||||
-11 | -12 | -13 | -14 | -21 | -22 | -23 | -24 | ||||||||||
量測範圍 | Z軸（縱方向） | 50mm | |||||||||||||||
X軸（橫方向） | 100mm | 200mm | |||||||||||||||
精度 | 檢出器 | Z軸指示精度 | ±0.25% | ||||||||||||||
測量解析度 | 0.1μm/5mm測量范圍,0.4μm/20mm測量范圍,1μm/50mm測量范圍 | ||||||||||||||||
驅動部 | X軸指示精度 | ±(1+2L/100)μm | |||||||||||||||
測量解析度 | 0.1μm | ||||||||||||||||
真直度精度 | 1μm/100mm | 2μm/200mm | |||||||||||||||
感應方式 | X軸（橫方向） | Moire光柵尺 | 線型尺 | ||||||||||||||
檢出器 | 差動變壓器 | ||||||||||||||||
速度 | 立柱上下速度(Z軸) | - | 10mm/s(3mm/s)*1 | - | 10mm/s(3mm/s)*1 | ||||||||||||
速度(X軸) | 測量速度：0.03、0.06、0.15、0.3、0.6、1.5、3、6mm/s(8速) | ||||||||||||||||
檢出器 | 測針、測量力 | 交換式，10～30mN | |||||||||||||||
測針半徑、材質 | 25μmR (24°圓錐超硬) 2支標準付屬品 | ||||||||||||||||
測量方向、方式 | 拉，壓方向，上下方向 | ||||||||||||||||
移動范圍 | 驅動部行程 | 100mm | 200mm | ||||||||||||||
測量高度 | 250mm | 450mm | 250mm | 450mm | |||||||||||||
平臺 | 尺寸 | 600*317mm | 1000*450mm | 600*317mm | 1000*450mm | ||||||||||||
容許載重量*2 | 41kg | 35kg | 26kg | 41kg | 35kg | 29kg | 20kg | 35kg | |||||||||
其它 | 設置尺寸 | 橫 | 2000mm | 2300mm | 2000mm | 2300mm | |||||||||||
寬 | 1000mm | 1000mm | |||||||||||||||
高 | 1700mm | 1900mm | 1700mm | 1900mm | |||||||||||||
質量 | 120kg | 125kg | 135kg | 240kg | 125kg | 130kg | 140kg | 245kg | |||||||||
電源、消耗電力 | 單相AC100V±10％（要接地）﹑50/60Hz / 710VA | ||||||||||||||||
